一、 引言
WLK-MS-DKS 系列规格说明书
型号为 WLK-MS-DKS 系列的箱柜锁采用新材料石墨烯 Titanmuscle/肌肉钛丝制成，以肌肉钛丝作为牵引索，
利用肌肉钛丝热缩冷胀的特性从而实现开锁。相对于传统电磁铁锁，钛丝锁没有漆包线圈，没有电磁铁，没
有电机，结构简单，具备低功耗、可泡水、防强震等特点。锁体内创新设计虚假关门检测电路，提高了防盗
性能。外形尺寸、安装孔位通用市面上传统电磁铁锁，适用性强，安装方便。使用前请详细阅读此说明书，
并查看配件是否齐全。（锁由锁体与锁扣两部分组成）
![箱柜锁-II]( "箱柜锁-II")
二、 产品名称
及型号名称：箱柜锁
型号：WLK-MS-DKS
![箱柜锁-II]( "箱柜锁-II")
三、 使用环境
项 目 | 要 求 |
场 所 | 室内 |
工作环境 | -20℃―80℃、20―85% |
存储环境 | -60℃―80℃、20―85% |
大气压力 | 大气压力：1013mbar |
防护等级 | IP53 |
运输条件 | 参照 GB/T 14508-93 等级公路货物运输环境条件，公路等级 2M3 |
四、 功能，性能指标及使用要求
1. 外 观:没有损伤、破裂、生锈
2. 结 构
锁体尺寸：72.7mm（长）*67.3mm（宽）*13mm（厚） 公差：+0.2mm
锁扣尺寸：35mm（长）X20mm（宽）X25mm（高） 公差：-0.2mm
锁体净重：238g
颜 色：黑色
材 质：粉末冶金铸铁
线 材：线材长度、线材接口可定制
接口类型：接口可定制
适用情况：通电时间≤1 秒, 通电间隔≥10 秒
钛丝使用寿命：额定工作条件下，大于150万次( 间隔10秒通电，连续测试）
负载寿命： 50000 次以上
开锁时间：＜300ms，开锁自动断电
![箱柜锁-II]( "箱柜锁-II")
3. 产品性能
额定电压 | 12V |
额定电流 | 0.8A |
最大瞬间工作电流 | ≤1A |
功 率 | 9.6W |
直流电阻 | 14.7Ω |
绝缘等级 | B 类 |
锁舌受力最大值 | 600N(61KG) |
钛丝受力最大值 | 19N(2KG） |
向外推力 | 32-35N |
4.产品功能
开锁驱动：控制端给出 12V 电压，开锁通电时间 ＜300 毫秒，电流不超过1A（开启后自动断电）。
状态开关：锁闭=闭合 锁开=断开
第 1 PIN | 电源线 | +12V/GND | DC12V供电 |
第 2 PIN | 电源线 | -12V/GND |
第 3 PIN | 信号线 | 两线导通：锁关闭状态；两线断开： 锁打开状态 | 信号线 |
第 4 PIN | 信号线 |
![箱柜锁-II]( "箱柜锁-II")
五、性能特点
●新材料钛金丝作为牵引索，区别于传统电磁锁
●结构较传统电磁锁简单，可靠
●抗磨损，耐久性好
●防水防撬防震，克服锁扣脱落
●低功率
●锁体内创新设计虚假关门检测电路，提高了防盗性能。

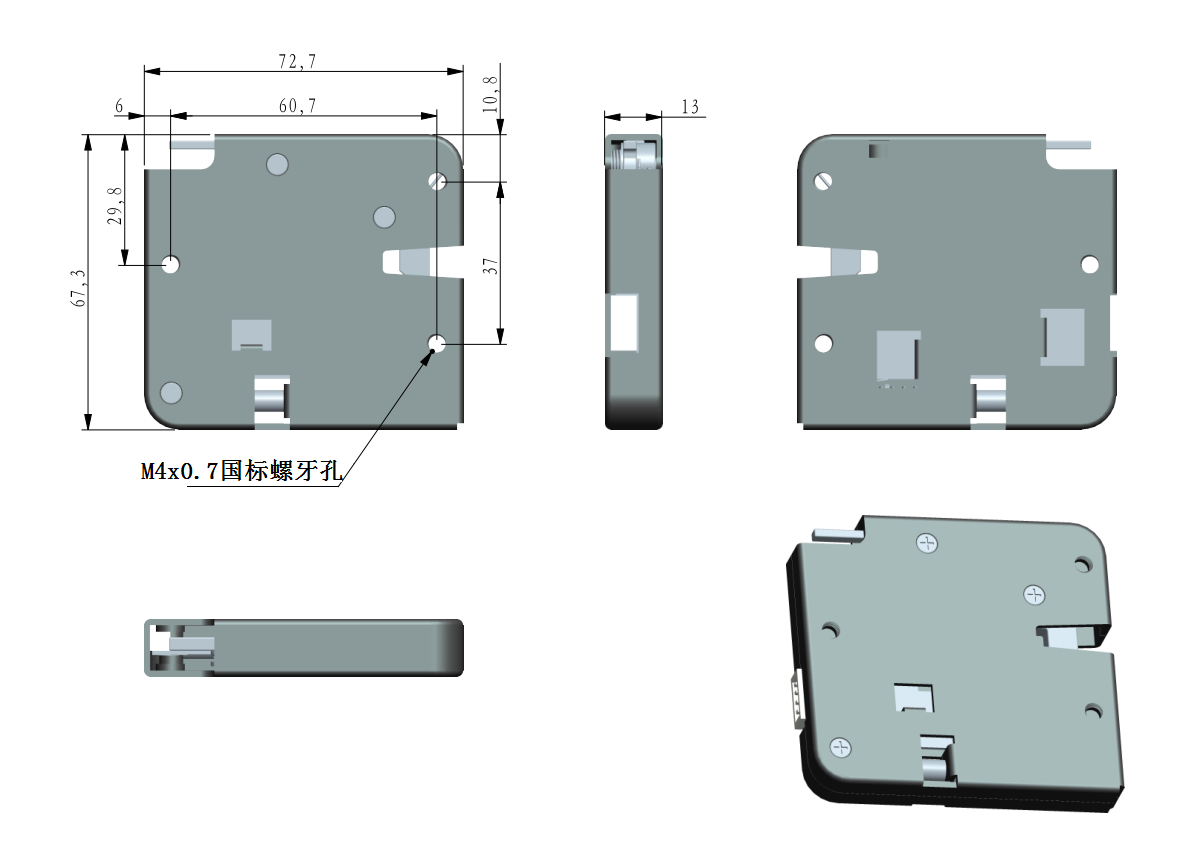

六、外观尺寸图
尺寸公差±0.2mm
![箱柜锁-II]( "箱柜锁-II")

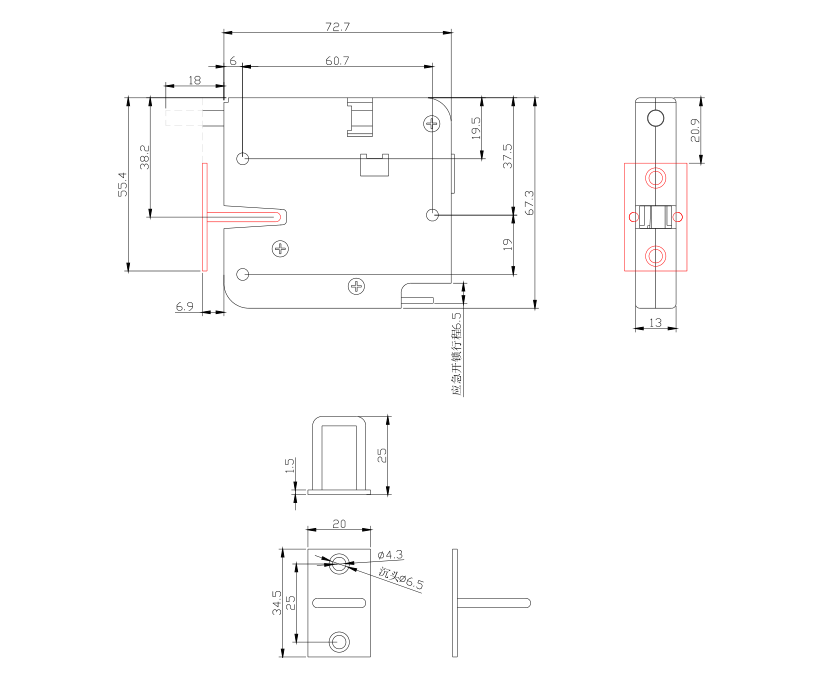

七、安装尺寸图
尺寸公差±0.2mm
![箱柜锁-II]( "箱柜锁-II")
![箱柜锁-II]( "箱柜锁-II")

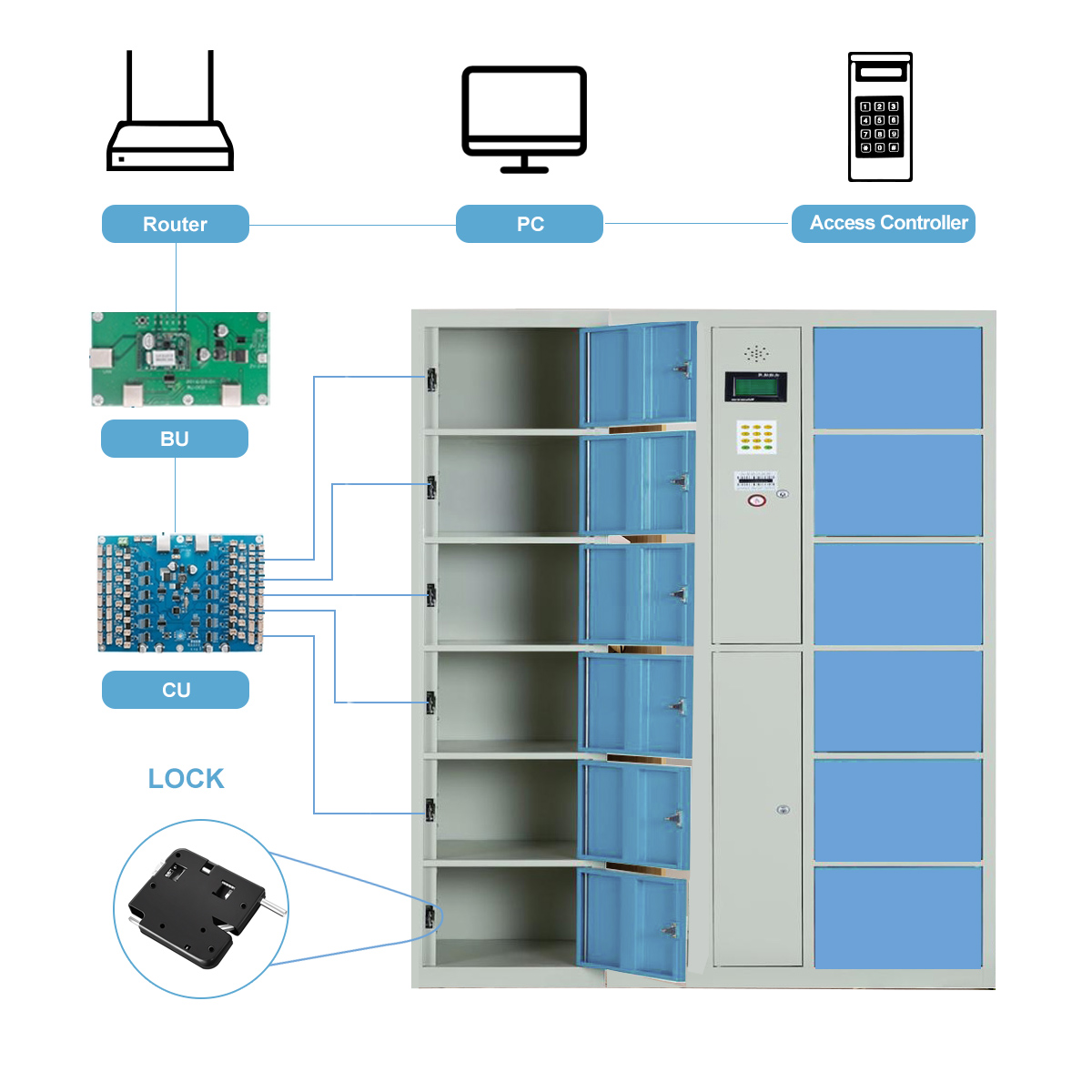

七、产品应用场景
注：自动售贩机、物流柜、储物柜、信报箱、寄存柜、文件柜、电表箱、衣柜、手机柜、鞋柜等集中控制箱柜。
广泛应用于：学校、小区物流、酒店、工厂、洗浴中心、部队、银行、超市、监狱等场所。
